橋の架けかた

トラッククレーンベント工法

橋梁の架設において、最も一般的な架設工法です。
他の工法に比べ、工費が安く、また、工期も短く施工が可能です。
施工方法は、上部工をベント（仮受け台）で支持しながら、順次、移動式クレーン（トラッククレーンまたはラフタークレーン）によって架設します。

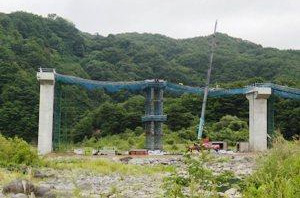

  • 1ベントの設置

    動式クレーンによりベントを設置する。

    ベント設備の組立

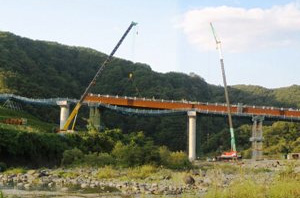

  • 2上部工架設

    移動式クレーンにより、上部工をベント上に架設する。

    上部工の架設

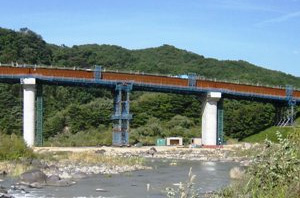

  • 3上部工の連結・調整

    ベント上で上部工の連結（ボルトまたは溶接）作業を行い、上部工の高さ（キャンバー）などを調整する。

    キャンバー調整及び高力ボルト締め付け

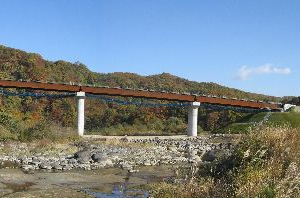

  • 4ベントを解体し、完成

    ベント（仮受け台）を解体して完成する。

    完成
