橋の架けかた

トラベラークレーンベント工法

架設条件が、流水部や橋梁下にトラッククレ―ンが設置出来ない場合などに用いる工法です。
架設時の応力状態やたわみなどを考慮し、架設計画を行う必要があります。
施工方法は、桁上にトラベラークレーンの走行軌条設備を設置し、運搬台車にて架設部材を運搬し、トラベラークレーンにより順次架設します。

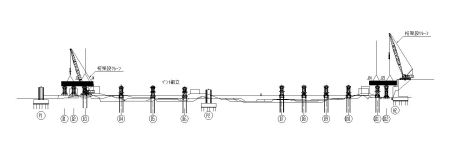

1側径間をトラッククレーン等で架設する。

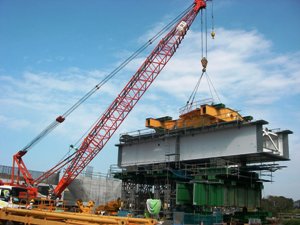

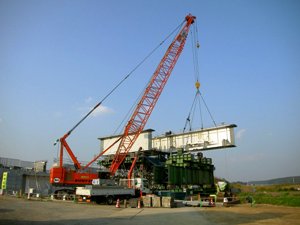

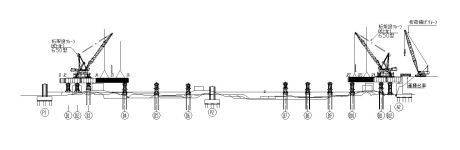

  • 側径間の架設

2走行軌条設備を設置し、トラベラークレーンを組み立てる。

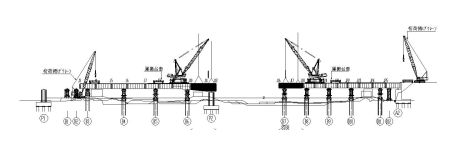

  • トラベラークレーンの組立

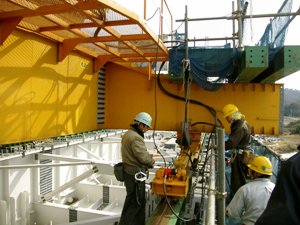

  • 軌上設備の設置

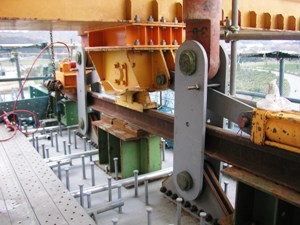

  • 軌上設備

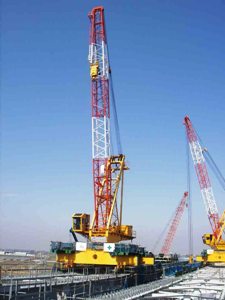

  • トラベラークレーンの組立完了

3走行軌条設備を設置し、トラベラークレーンを組み立てる。

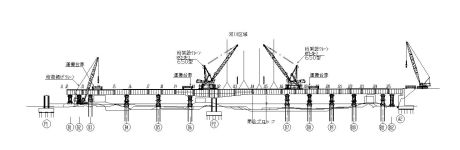

  • トラベラークレーンによる上部工架設1
  • トラベラークレーンによる上部工架設2
  • トラベラークレーンによる上部工架設3

4桁架設完了後、トラベラークレーンを解体し、完成。

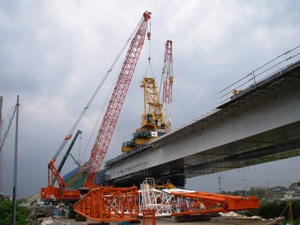

  • トラベラークレーンの解体

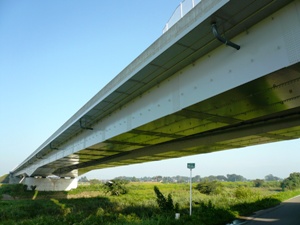

  • 完成
