波形ウエブ複合橋
特 徴
- １．主桁自重の軽量化
- 主桁の自重を軽減できるので、コストの縮減・スパンの長大化・下部構造のスレンダー化が図れます。
- ２．高いせん断抵抗性
- 鋼板を波形にすることにより、補剛材なしでも高いせん断耐力が得られます。
- ３．プレストレス導入効率の向上
- 波形鋼板のアコーディオン効果により、コンクリート床版に効率よくプレストレスが導入できます。
- ４．施工の省力化
- コンクリートウエブの施工が省略できるため、型枠組立、鉄筋組立などの現場作業が不要となり、施工の省力化が可能となります。また型枠材が減少するため、環境への負荷を低減させる効果もあります。
-

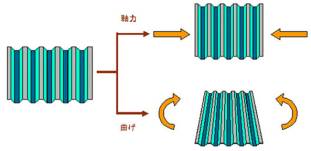

アコーディオン効果

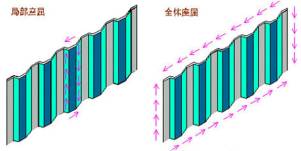

高いせん断座屈耐力
