APSアンカーケーブル

強度・寸法・重量表

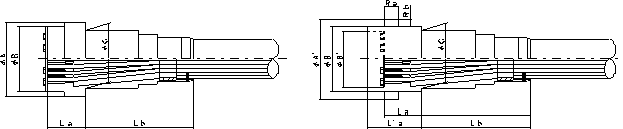

アンカー部断面図

固定側

可動側

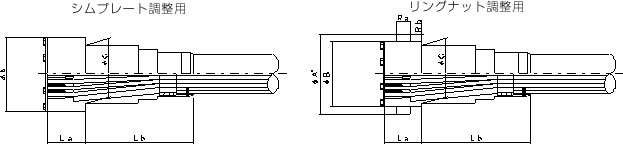

一般図

シムプレート

リングナット

ケーブル断面図

APSアンカーケーブルの性能
引張荷重0.4Pu（安全率：2.5）の場合
使用本数 アンカー外径（mm） アンカー寸法（mm） アンカー質量（kg）
φA（φA） φB（φB） φC La(La) Lb Ra Rb 固定側 可動側
7 130
(145)		 110
(95)		 99 125
(165)		 275 40 17.5 15.7
(13.9)		 14.3
(14.6)
13 180
(195)		 155
(130)		 143 130
(190)		 275 40 17.5 31.4
(28.2)		 28.7
(30.1)
19 210
(235)		 185
(145)		 160 135
(200)		 330 45 25.0 43.6
(40.8)		 40.4
(45.6)
27 245
(275)		 215
(175)		 190 140
(210)		 380 55 30.0 60.9
(58.3)		 55.5
(64.4)
31 260
(290)		 225
(185)		 200 140
(215)		 390 55 32.5 67.9
(63.8)		 61.3
(70.8)
37 280
(315)		 245
(205)		 214 155
(235)		 415 55 35.0 83.0
(77.9)		 75.9
(86.1)
61 360
(410)		 320
(270)		 280 185
(275)		 490 65 45.0 160.1
(154.2)		 148.0
(169.5)
91 430
(490)		 380
(320)		 336 225
(330)		 530 75 55.0 264.9
(251.2)		 244.4
(276.9)

( )内はリングナット調整用を示し、アンカー質量はリングナット質量を含む。

引張荷重0.6Pu（安全率：1.67）の場合
使用本数 アンカー外径（mm） アンカー寸法（mm） アンカー質量（kg）
φA（φA） φB（φB） φC La(La) Lb Ra Rb 固定側 可動側
7 140
(155)		 120
(95)		 99 125
(165)		 275 40 17.5 17.9
(16.0)		 16.3
(17.4)
13 195
(210)		 170
(130)		 143 130
(190)		 275 50 20.0 36.2
(33.1)		 32.9
(37.1)
19 225
(245)		 195
(145)		 160 145
(210)		 330 55 25.0 52.2
(47.7)		 47.3
(53.9)
27 265
(295)		 235
(175)		 190 155
(240)		 380 70 30.0 76.0
(74.4)		 68.8
(86.4)
31 280
(305)		 240
(185)		 200 160
(250)		 390 75 32.5 86.3
(80.9)		 75.7
(93.1)
37 300
(335)		 265
(205)		 214 180
(265)		 415 75 35.0 106.5
(101.8)		 97.1
(115.6)
61 390
(435)		 345
(270)		 280 220
(320)		 490 85 45.0 215.2
(205.6)		 196.4
(232.4)
91 465
(520)		 410
(320)		 336 265
(380)		 530 100 55.0 355.6
(337.9)		 323.8
(382.1)

( )内はリングナット調整用を示し、アンカー質量はリングナット質量を含む。

諸元表
使用本数 ケーブル断面積
mm2		 規格引張荷重
kN(tf)		 規格降伏荷重
kN(tf)		 ケーブル外径
（標準）
mm		 被覆厚さ
mm		 ケーブル質量（kg/m）
PC鋼
より線		 亜鉛
メッキ
より線		 標準部
7 971 1,827
(186.2)		 1,554
(158.2)		 60 ≧ 4.5 7.7 8.2 9.2
13 1,803 3,393
(345.8)		 2,886
(293.8)		 80 ≧ 4.5 14.3 15.2 16.3
19 2,635 4,959
(505.4)		 4,218
(429.4)		 90 ≧ 5.0 20.9 22.3 23.6
27 3,745 7,047
(718.2)		 5,994
(610.2)		 105 ≧ 5.0 29.7 31.7 34.2
31 4,300 8,091
(824.6)		 6,882
(700.6)		 111 ≧ 7.0 34.1 36.4 38.9
37 5,132 9,657
(984.2)		 8,214
(836.2)		 125 ≧ 7.0 40.7 43.4 46.0
61 8,461 15,921
(1622.6)		 13,542
(1378.6)		 160 ≧ 9.0 67.2 71.6 75.6
91 12,622 23,751
(2420.6)		 20,202
(2056.6)		 195 ≧ 10.0 100.2 106.7 112.8

注記

  1. 使用条件により若干の寸法変更は可能です。
  2. 可動側アンカーは、カップラーを取付け緊張を行う構造です。
  3. アンカー質量には、定着部、ソケット部、蓋、リングナット(0.6Puの場合)を含みます。
  4. 設計に使用する弾性係数は、189 kN/mm2（19,300 kgf/mm2）です。
  5. その他のタイプのケーブルについては、相談した上で対応します。
